Hydrant wewnętrzny dn25 wnękowy boczny

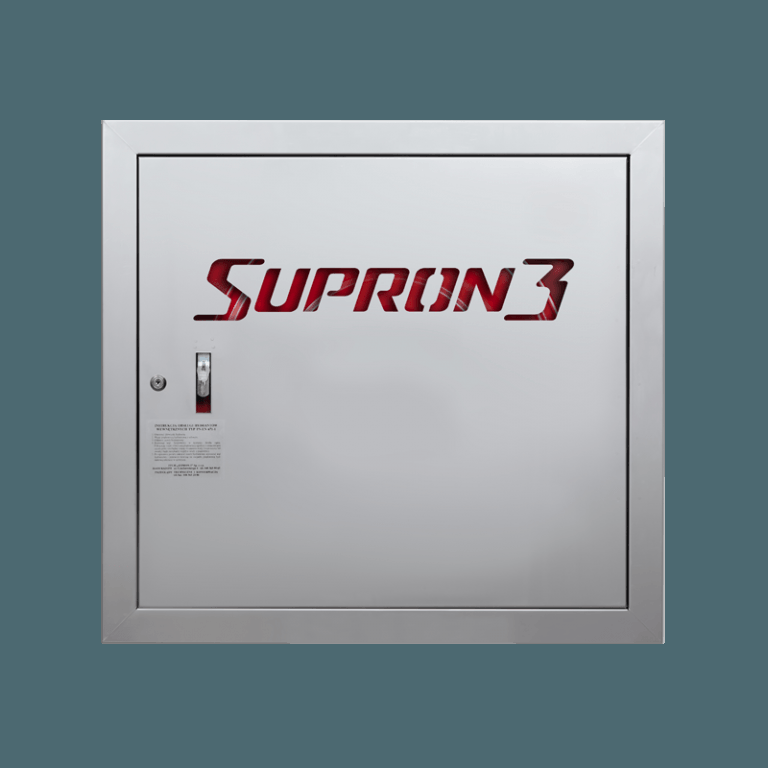

z możliwością laserowego wycięcia logo/wzór/napis

Hydrant wewnętrzny DN25 wnękowy z wężem półsztywnym 25 mm wykonanie boczne. Otwory przyłączeniowe są zaślepione i umożliwiają podłączenie do instalacji zasilającej 1” i 2”. Ciśnienie pracy od 0,2 do 1,2 MPa.

WYMIARY HYDRANTU:
Wysokość: 650 mm
Szerokość: 280 mm
Głębokość: 700 mm

WYMIARY WNĘKI:
Wysokość: 670 mm
Szerokość: 300 mm
Głębokość: 710 mm

PODPORY: (opcja)
Wysokość: 800 mm
Ilość: 2 szt

Hydrant chroniony:

• znakiem towarowym ustanowionym prawem ochronnym nr 185129
• unijnym wzorem przemysłowym nr 001777418-0002
• wzorem użytkowym nr 62999
• wzorem użytkowym nr 64713

Wykonanie standardowe:

• szafka hydrantowa STANDARD wykonana z blachy czarnej malowanej farbą proszkową poliestrową fasadową typ Facade w kolorze czerwonym (RAL 3000) lub białym (RAL 9003), drzwi pełne; dzięki zastosowaniu zawiasu krytego drzwi szafki można otworzyć o 180º
• zawór hydrantowy 25 mosiężny produkcji Supron 3
• zwijadło węża w kolorze RAL 3000  z osią wodną mosiężną i regulatorem siły rozwijania
• wąż tłoczny półsztywny φ25 mm o długości 20 m lub 30 m zgodny z normą PN-EN 694, na stałe podłączony do osi wodnej poprzez zakucie
• prądownica hydrantowa PWh-25 zgodna z normą PN-EN-671-1, na stałe podłączona do węża poprzez zakucie tuleją aluminiową
• wężyk łączący zawór z osią wodną; brak opasek zaciskowych, wszystkie połączenia gwintowane
• zamek PATENT
• kołnierz składany
• oznakowanie: znak “Hydrant” zgodnie z normą PN-EN ISO 7010:2012 + tabliczka informacyjna zgodnie z normą PN-EN 671-1
• instrukcja montażu i konserwacji hydrantu
• karta gwarancyjna
• nr identyfikacyjny

Właściwości hydrauliczne

Ciśnienie robocze od 0,2 MPa do 1,2 MPa
Prąd wody rozproszony stożkowy – nie mniejszy niż 45 stopni.

		wąż 30 mb		wąż 20 mb
Natężenie przepływu /wydajność/	ciśnienie [MPa]	strumień rozproszony	strumień zwarty	strumień rozproszony	strumień zwarty
Średnica równoważna 10 mm	0,2	61 l/min	60 l/min	65 l/min	64 l/min
	0,4	86 l/min	85 l/min	92 l/min	91 l/min
	0,6	104 l/min	103 l/min	112 l/min	111 l/min
Współczynnik K		43		46
Efektywny zasięg rzutu strumienia wody (plus długość węża 20 mb lub 30 mb)
Średnica równoważna 10 mm	0,2	4,5 m	11,8 m	4,5 m	11,8 m
	0,4	7,0 m	14,4 m	7,0 m	14,4 m
	0,6	8,1 m	18,0 m	8,1 m	18,0 m

Uwaga: Zależność natężenia przepływu Q od ciśnienia P przedstawia równanie: Q = K√10P, gdzie Q wyraża się w litrach na minutę [l/min], a P w megapaskalach [MPa].

MOŻLIWOŚĆ WYKONANIA NA ZAMÓWIENIE IDYWIDUALNEGO HYDRANTU (KONTAKT E-MAIL)




Parametry

Marka

SUPRON 3

Podmiot odpowiedzialny za ten produkt na terenie UE

PPUH "SUPRON 3" Sp. z o.o.Więcej

Adres: Sadownicza 6Kod pocztowy: 26-600Miasto: RADOMKraj: PolskaNumer telefonu: 48 363 99 66

Gwarancja

Gwarancja producenta na 2 lata

Kolor

Biały

Wykonanie

Blacha stalowa ocynkowana

Rodzaj zamka

Zamek patent

Dodatkowe wyposażenie

Manometr
