Opis produktu

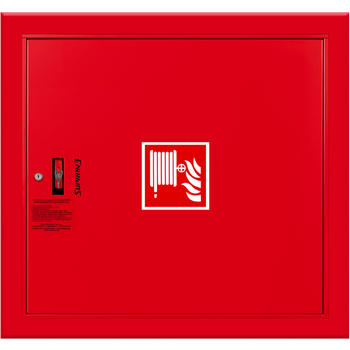

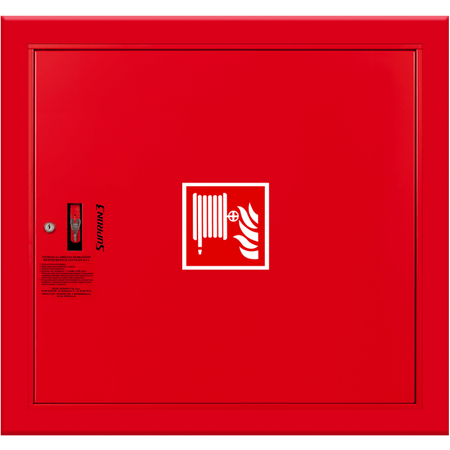

Hydrant wewnętrzny dn25 wnękowy uniwersalny STANDARD
z możliwością laserowego wycięcia logo/wzór/napis oraz dodatkowych opcji
Hydrant wewnętrzny DN25 wnękowy z wężem półsztywnym 25 mm. Wersja uniwersalna: możliwość podłączenia tego samego hydrantu w wykonaniu lewym lub prawym. Otwory przyłączeniowe są zaślepione i umożliwiają podłączenie do instalacji zasilającej 1” i 2”, oferują sześć możliwości podłączeń: z boku, z tyłu, z góry. Ciśnienie pracy od 0,2 do 1,2 MPa.
- Wysokość: 650 mm
- Szerokość: 700 mm
- Głębokość: 250 mm
- Wysokość: 670 mm
- Szerokość: 720 mm
-
Głębokość: 260 mm
PODPORY: (opcja)
- Wysokość: 800 mm
- Ilość: 2 szt
Hydrant chroniony:
- znakiem towarowym ustanowionym prawem ochronnym nr 185129
- unijnym wzorem przemysłowym nr 001777418-0002
- wzorem użytkowym nr 62999
- wzorem użytkowym nr 64713
Wykonanie standardowe:

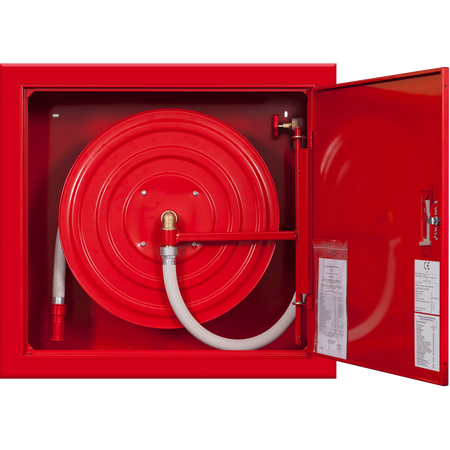

- szafka hydrantowa STANDARD wykonana z blachy czarnej malowanej farbą proszkową poliestrową fasadową typ Facade w kolorze czerwonym (RAL 3000) lub białym (RAL 9003), drzwi pełne; dzięki zastosowaniu zawiasu krytego drzwi szafki można otworzyć o 180º
- zawór hydrantowy 25 mosiężny produkcji Supron 3
- zwijadło węża w kolorze RAL 3000 wychylne o 180° z osią wodną mosiężną i regulatorem siły rozwijania
- wąż tłoczny półsztywny φ25 mm o długości 20 m lub 30 m zgodny z normą PN-EN 694, na stałe podłączony do osi wodnej poprzez zakucie
- prądownica hydrantowa PWh-25 zgodna z normą PN-EN-671-1, na stałe podłączona do węża poprzez zakucie tuleją aluminiową
- wężyk łączący zawór z osią wodną; brak opasek zaciskowych, wszystkie połączenia gwintowane
- zamek PATENT
- kołnierz składany
- oznakowanie: znak “Hydrant” zgodnie z normą PN-EN ISO 7010:2012 + tabliczka informacyjna zgodnie z normą PN-EN 671-1
- instrukcja montażu i konserwacji hydrantu
- instrukcja podłączenia i zamiany podłączeń uniwersalnego hydrantu wewnętrznego 25
- karta gwarancyjna
- nr identyfikacyjny
Właściwości hydrauliczne
Ciśnienie robocze od 0,2 MPa do 1,2 MPa
Prąd wody rozproszony stożkowy – nie mniejszy niż 45 stopni.
| wąż 30 mb |
wąż 20 mb |
||||
| Natężenie przepływu /wydajność/ | ciśnienie [MPa] |
strumień rozproszony |
strumień zwarty |
strumień rozproszony |
strumień zwarty |
| Średnica równoważna 10 mm | 0,2 | 61 l/min | 60 l/min | 65 l/min | 64 l/min |
| 0,4 | 86 l/min | 85 l/min | 92 l/min | 91 l/min | |
| 0,6 | 104 l/min | 103 l/min | 112 l/min | 111 l/min | |
| Współczynnik K | 43 | 46 | |||
| Efektywny zasięg rzutu strumienia wody (plus długość węża 20 mb lub 30 mb) | |||||
| Średnica równoważna 10 mm | 0,2 | 4,5 m | 11,8 m | 4,5 m | 11,8 m |
| 0,4 | 7,0 m | 14,4 m | 7,0 m | 14,4 m | |
| 0,6 | 8,1 m | 18,0 m | 8,1 m | 18,0 m | |
Uwaga: Zależność natężenia przepływu Q od ciśnienia P przedstawia równanie: Q = K√10P, gdzie Q wyraża się w litrach na minutę [l/min], a P w megapaskalach [MPa].
MOŻLIWOŚĆ WYKONANIA NA ZAMÓWIENIE IDYWIDUALNEGO HYDRANTU (KONTAKT E-MAIL)
