Zestaw do prac głębokościowych LIFTER 4 PROTEKT

Zestaw do prac głębokościowych LIFTER 4 PROTEKT

Zestaw do prac głębokościowych LIFTER 4 PROTEKT to kompletny, podstawowy element systemu powstrzymywania spadania, przeznaczony do profesjonalnych prac na wysokości oraz w przestrzeniach zamkniętych i głębokich. Chroni użytkownika przed zagrożeniami związanymi z upadkiem z wysokości, które mogą prowadzić do śmierci lub nieodwracalnych uszkodzeń zdrowia.

Bezpieczeństwo i okres użytkowania

INFORMACJA DOTYCZĄCA PRZEGLĄDU:

Szelki bezpieczeństwa oraz amortyzator mogą być użytkowane przez okres 5 lat, licząc od daty pierwszego wydania szelek do użytkowania. Po upływie pierwszych 5 lat eksploatacji konieczne jest wykonanie szczegółowego przeglądu fabrycznego.

Przegląd fabryczny może zostać wykonany przez:

• producenta szelek,
• osobę upoważnioną przez producenta,
• przedsiębiorstwo upoważnione przez producenta.

WAŻNE! Szelki bezpieczeństwa oraz amortyzator muszą być natychmiast wycofane z użytkowania i trwale zniszczone (poddane kasacji), jeżeli brały udział w powstrzymaniu spadania.

Budowa zestawu LIFTER 4

• Szelki bezpieczeństwa AB14001
• Urządzenie samohamowne: CRW200
• Urządzenie podnosząco–opuszczające: AT0011 N
• Lina z zatrzaśnikami
• Worek transportowy
• Torba transportowa
• Waga całego zestawu: 50 kg

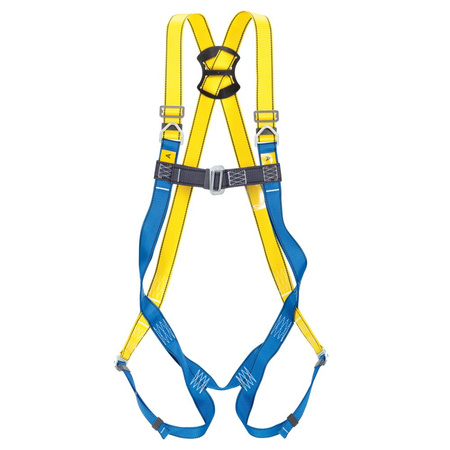

Specyfikacja szelek bezpieczeństwa AB14001

• Norma: EN 1496
• Maksymalna waga użytkownika: 140 kg
• Waga szelek bezpieczeństwa: 1200 g
• Rozmiar: M–XXL
• Kolor: żółto–niebieski
• Materiał taśm: poliester
• Szerokość taśmy: 45 mm
• Nici: poliester
• Klamry spinająco–regulacyjne: stal ocynkowana
• Klamry regulacyjne: stal ocynkowana
• Typ klamry regulacyjnej: manualna
• Klamry zaczepowe: stal ocynkowana
• Klamra piersiowa: stal ocynkowana
• Typ klamry piersiowej: manualna

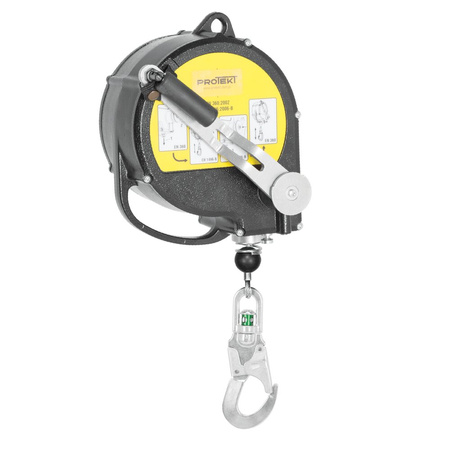

Specyfikacja urządzenia samohamownego CRW200

• Materiał obudowy: stal ocynkowana
• Waga: 11 kg
• Średnica liny: 4,7 mm
• Długość liny: 15 m
• Model zatrzaśnika: AZ002 ASI
• Waga zatrzaśnika: 220 g
• Wytrzymałość statyczna zatrzaśnika: 20 kN
• Typ blokady zatrzaśnika: zapadka blokująca
• Sposób montażu zatrzaśnika: nierozłączalny
• Funkcje dodatkowe: krętlik, indykator upadku
• Urządzenie samohamowne – adapter: PAD100-310
• Waga urządzenia: 2,79 kg
• Minimalna siła zrywająca (MBS): 15 kN
• Współczynnik bezpieczeństwa (SF): 10
• Dopuszczalne obciążenie robocze (DOR): 140 kg
• Materiał konstrukcji: stal ocynkowana

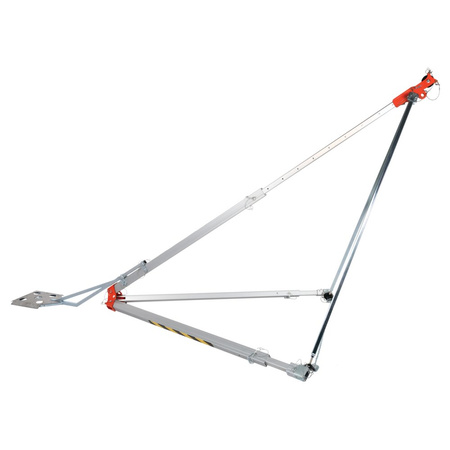

Specyfikacja statywu bezpieczeństwa i zaczepu dwupunktowego

• Statyw: AT016
• Wersja: żuraw zakrawędziowy
• Wysokość statywu: 179–289 cm
• Średnica otworu pod statywem: 173–271 cm
• Rozstaw nóg: 147–232 cm
• Waga statywu: 65 kg
• Wymiary transportowe: 228 × 32 × 30 mm
• Maks. liczba użytkowników przy podnoszeniu i opuszczaniu: 2
• Maks. waga podnoszonego lub opuszczanego ładunku: 500 kg
• Materiał konstrukcji statywu: aluminium
• Liczba punktów kotwiczenia: 4
• Rolki: tak
• Liczba rolek: 2
• Stopki – materiał: stal ocynkowana
• Zestaw rozszerzający: AT015-150
• Materiał zestawu rozszerzającego: stal

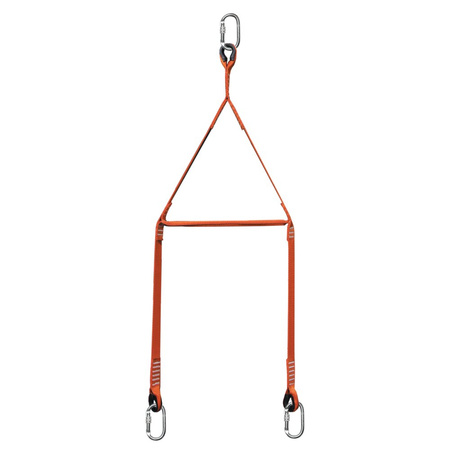

• Zaczep dwupunktowy: AT300
• Wymiary zaczepu: 100 × 35 mm

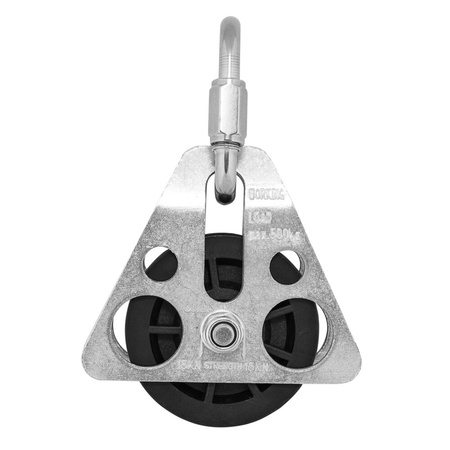

• Bloczek: PL101
• Waga bloczka: 0,45 kg
• Wymiary bloczka: 133 × 56 × 128 mm
• Wersja bloczka: bez liny
• Dopuszczalne obciążenie robocze (DOR): 10 kN
• Minimalna siła zrywająca (MBS): 30 kN
• Obciążenie robocze: 1000 kg
• Współczynnik bezpieczeństwa (SF): 5:1
• Dopuszczalna średnica lin stalowych: 6,3 mm
• Dopuszczalna średnica lin włókienniczych: 8–12 mm

Specyfikacja liny z zatrzaśnikami

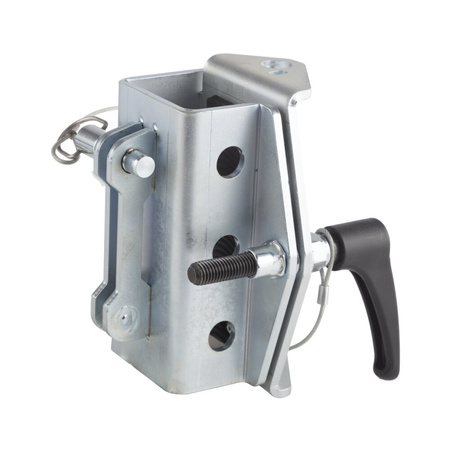

• Adapter: AT017-300
• Waga: 2,25 kg
• Wytrzymałość statyczna: 21 kN
• Materiał: stal
• Wykończenie: ocynk galwaniczny
• Linka: stalowa
• Model zatrzaśnika nr 1: AZ011
• Waga zatrzaśnika nr 1: 160 g
• Wytrzymałość statyczna zatrzaśnika nr 1: 25 kN
• Typ blokady zatrzaśnika nr 1: nakrętka typu „screw lock”
• Sposób montażu zatrzaśnika nr 1: rozłączalny
• Model zatrzaśnika nr 2: AZ011
• Waga zatrzaśnika nr 2: 160 g
• Wytrzymałość statyczna zatrzaśnika nr 2: 25 kN
• Typ blokady zatrzaśnika nr 2: nakrętka typu „screw lock”
• Sposób montażu zatrzaśnika nr 2: rozłączalny

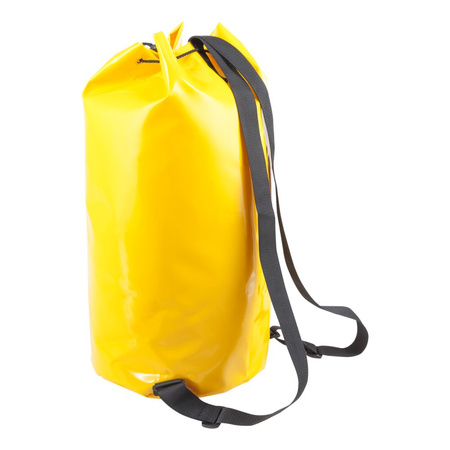

Specyfikacja worka transportowego AX 012 01

• Model torby transportowej: AX 012 01
• Waga: 950 g
• Wymiary worka: 800 × 400 × 400 mm
• Pojemność: 100 l
• Rodzaj zamknięcia: ściągacz
• Materiał: wzmocnione PCW

Rozmiar M–XL – orientacyjne wymiary użytkownika

• Talia: 85–120 cm
• Wzrost: 164–180 cm
• Klatka piersiowa: 85–100 cm
• Udo: 50–75 cm

Rozmiar XXL – orientacyjne wymiary użytkownika

• Talia: 90–140 cm
• Wzrost: 180–195 cm
• Klatka piersiowa: 100–130 cm
• Udo: 60–85 cm
