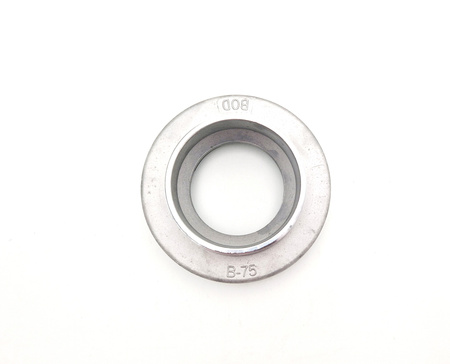

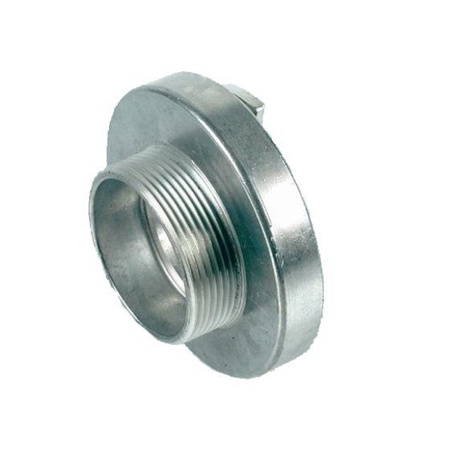

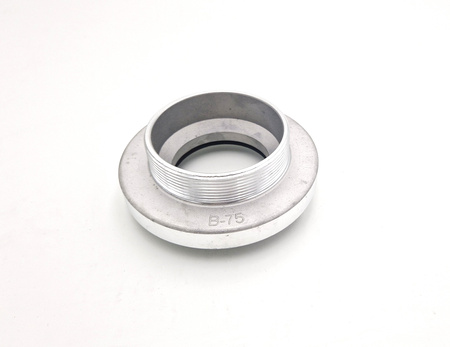

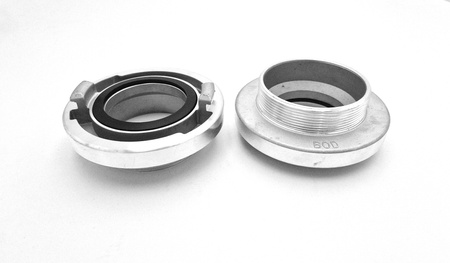

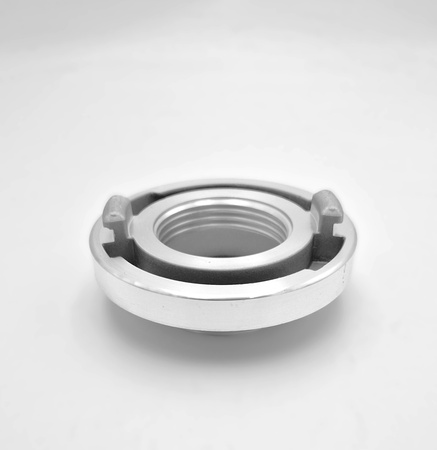

Nasada 75 M80 (gwint zewnętrzny) - BODTECH

Nasada 75 z gwintem zewnętrznym M80 x 3 mm BODTECH

Nasada 75 z gwintem zewnętrznym M80 x 3 mm (lub M80x3) firmy BODTECH to specjalistyczny adapter, używany w sytuacjach, gdy standardowy, szybkozłączny system pożarniczy STORZ 75 (typ B) musi zostać połączony z urządzeniami lub instalacjami wyposażonymi w gwint metryczny trapezowy.

Budowa i materiały

Nasada składa się z korpusu, wykonanego ze stopu aluminiowego, podkładki oraz uszczelki gumowej, co gwarantuje trwałość, szczelność i odporność na typowe warunki pracy w instalacjach pożarniczych i przemysłowych.

Specyfikacja techniczna

• Materiał korpusu: stop aluminium AK-11
• Materiał uszczelnień: guma
• Wielkość znamionowa: 75
• Średnica zewnętrzna a [mm]: 126
• Rozstaw zaczepów b [mm]: 89
• Przelot c [mm]: 64
• Długość L [mm]: 41
• Gwint w [mm]: 80 (M80 x 3 mm, gwint metryczny trapezowy)

Główne obszary zastosowania

Najważniejsze zastosowanie tej nasady to podłączanie węży pożarniczych z systemem STORZ 75 (typ B) do specjalistycznej armatury lub pomp, które zamiast standardowych gwintów rurowych (np. G 3" czy G 2 1/2") wyposażone są w gwint metryczny M80.

• Pompy specjalistyczne i motopompy: Część starszych lub specjalistycznych motopomp (m.in. produkcji niemieckiej lub pochodnych) może posiadać króćce ssawne lub tłoczne z gwintem wewnętrznym M80. Nasada 75 M80 jest nakręcana na taki króciec, umożliwiając pewne i szczelne podłączenie standardowego węża STORZ 75.
• Instalacje i armatura wodno-kanalizacyjna: W wybranych przepompowniach, hydroforniach oraz instalacjach przemysłowych gwint metryczny M80 stosowany jest jako przyłącze rurociągów. Nasada pozwala na awaryjne lub tymczasowe podłączenie węży pożarniczych – np. do przepompowywania, płukania instalacji czy zasilania sieci wodnych.

Charakterystyka i ważne uwagi

Ważna uwaga: Gwint M80 jest gwintem metrycznym, a nie standardowym gwintem rurowym (calowym). Sprawia to, że nasada z gwintem M80 jest rozwiązaniem specjalistycznym i mniej powszechnym niż nasady z typowymi gwintami, takimi jak G 2 1/2" czy G 3".

Nasada 75 M80 powinna być stosowana wyłącznie tam, gdzie sprzęt lub instalacja wymaga użycia właśnie tego konkretnego gwintu metrycznego, zapewniając bezpieczne i szczelne połączenie pomiędzy armaturą a wężami pożarniczymi.
